آشنایی با آی سی 555

تراشه زمانسنج 555

در سال 1971 یکی از تراشه های پرکاربرد در صنعت الکترونیک توسط هانس کامن زیند در شرکت Signetics متولد شد . این تراشه در ابتدا به عنوان یک نوسان ساز برای مدارات PLL در نظر گرفته شده بود ولی گذشت زمان نشان داد که این تراشه می تواند کار برد های زیادی داشته باد بطوری که تا سال 2003 حدود یک میلیارد عدد از این تراشه تولید شده ایت

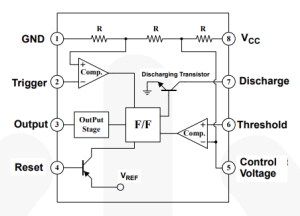

ویژگی ها

این تراشه بطور کلی در دوحالت استابل و مونو استابل مورد استفاده قرار می گیرد که اولی برای تولید یک موج مربعی متناوب پایدار و دومی برای ایچاد یک تک پالس به ازای هربار تحریک است . ناگفته نماند که به خاطر انعطاف پذیری بالای آن از این تراشه در خارج از این دو حالت هم استفاده شده است .

یکی از ویژگی های این تراشه عدم وابستگی آن به ولتاژ تغذیه و دما می باشد همچنین برخلاف تراشه های TTL و CMOS دارای خروجی قدرت مندی است که میتواند تا 200 میلی آمپر جریان بدهد یا بکشد .

انواع تولید شده

نمونه اولیه این تراشه با نام NE555 به بازار عرضه شد و با گذشت زمان نمونه های دیگری هم توسط شرکت های دیگر تولید شد مانند 7555 که نمونه CMOS این تراشه است یا نمونه دوتایی 556 که هرکدام ویژگی های منحصر به خود داشتند که در جدول زیر به طورمختصر بررسی شده است

سازنده شماره قطعه تکنولوژی ساخت تعداد تایمر ها ولتاژ تغذیه جریان مصرفی در 5 ولت uA حداکثر فرکانس کاری MHZ
Custom Silicon Solutions CSS555 CMOS 1 1.2-5.5 4.3 1.0
Diodes Incorporated ZSCT155 CMOS 1 0.9-6 150 0.33
Intersil ICM7555 CMOS 1 2-18 40 1.0
Intersil ICM7556 CMOS 2 2-18 80 1.0
Japan Radio Company NJM555 Bipolar 1 4.5-16 3000 0.1*
Microchip Technology MIC1555 CMOS 1* 2.7-18 240 5.0*
ON Semiconductor LM555 Bipolar 1 4.5-16 3000 0.1*
Signetics NE555 Bipolar 1 4.5-16 3000 0.1*
Signetics NE556 Bipolar 2 4.5-16 6000 0.1*
Signetics NE558 Bipolar 4* 4.5-18 4800* 0.1*
Texas Instruments LM555 Bipolar 1 4.5-18 3000 0.1*
Texas Instruments LM556 Bipolar 2 4.5-16 6000 0.1*
Texas Instruments LMC555 LinCMOS 1 1.5-15 100 3.0
Texas Instruments NE555 Bipolar 1 4.5-16 3000 0.1*
Texas Instruments NE556 Bipolar 2 4.5-16 6000 0.1*
Texas Instruments TLC551 LinCMOS 1 1-15 170 1.8
